3D AOI/ Pemeriksaan Optik Automatik 3D
Penerangan

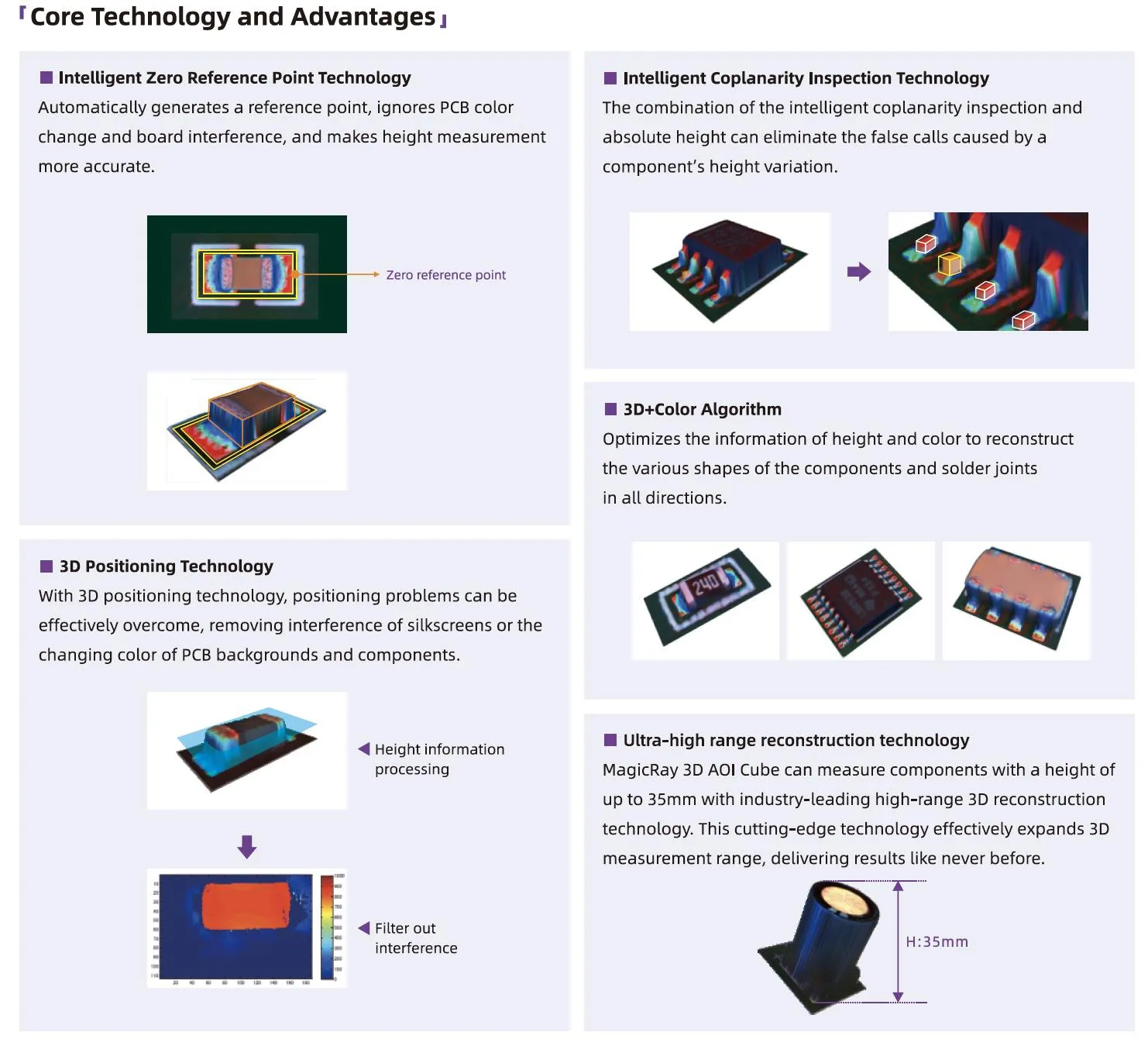

Siri 3D AOI- Cube menawarkan teknologi penentududukan termaju dan algoritma analisis ciri termaju, menjadikannya sesuai untuk pemeriksaan berkelajuan tinggi, ketepatan tinggi komponen SMT dalam proses pra-reflow dan pasca-reflow SMT. Siri kiub menghilangkan bintik buta bayang-bayang dan menangkap bentuk komponen 3D dengan tepat untuk hasil yang optimum dengan teknik unjuran berbilang pinggiran yang canggih.
ciri-ciri
- Algoritma kaya menggabungkan algoritma ciri 3D, Al dan warna untuk mengoptimumkan kadar pengesanan kecacatan.
- Kaedah penentududukan berbilang untuk mengesan komponen dengan tepat. Pintar mengimbangi lesingan papan dan mengesan kecacatan pada komponen hitam pada papan hitam.
- Menyesuaikan diri dengan PCB warna yang berbeza, dan mengesan kedua-dua papan hitam dan putih dengan berkesan.
- Platform marmar, dwi-drive, dan kad kawalan gerakan memastikan kelajuan pemeriksaan yang terkemuka di industri.
- Teknologi pembinaan semula 3D julat ultra tinggi boleh mengukur komponen sehingga ketinggian 35mm.
- Gabungan kuat perisian semakan tiga mata dan analisis data SPC dengan cepat
- mengenal pasti punca kecacatan.
- Penyelesaian kilang pintar: merealisasikan pemantauan jarak jauh masa nyata bagi data pengeluaran dan pengurusan terpusat untuk berbilang barisan pengeluaran, meningkatkan kualiti proses dan meningkatkan hasil pengeluaran.
- Suis program automatik melalui pengimbasan kod bar: pelarasan lebar automatik adalah ciri standard dan dicapai dengan hanya membaca kod bar PCB, juga ia menyokong arahan MES.
- Fungsi penggera SPC membolehkan pemantauan masa nyata kualiti pengeluaran, memberikan maklum balas tepat pada masanya sekiranya berlaku situasi yang tidak normal. Ini membantu mengelakkan kecacatan daripada berterusan melalui proses dan menanggung kos.
- Kecacatan utama adalah mudah.
Spesifikasi Mesin
|
Model |
kiub |
Cube-D |
Kiub-XL |
|
|
Sistem Imej |
Kamera |
Kamera perindustrian 12MP |
||
|
Resolusi |
15μm |
12μm |
10μm |
|
|
FOV |
60*45mm (12MP, 15μm) |
|||
|
pencahayaan |
LED bentuk cincin 4 warna |
|||
|
Kaedah pengukuran ketinggian |
4-projektor arah |
|||
|
Struktur pergerakan |
Pergerakan X/Y |
Servo AC (pemacu dwi) |
||
|
Platform |
Granit |
|||
|
Pelarasan lebar |
Automatik |
|||
|
Jenis pengangkutan |
tali pinggang |
|||
|
Arah pemuatan papan |
L ke R atau R ke L |
|||
|
Rel tetap |
Lorong tunggal: rel tetap pertama; Lorong Dwi: Rel tetap ke-1 & ke-3 atau ke-1 & ke-4 |
|||
|
Konfigurasi perkakasan |
Sistem operasi |
Menang10 |
||
|
Komunikasi |
Ethernet, SMEMA |
|||
|
Kuasa |
Fasa tunggal 220V, 50/60Hz, 5A |
|||
|
Keperluan udara |
0.4-0.6Mpa |
|||
|
Ketinggian penghantar |
900±20mm |
|||
|
Saiz keseluruhan |
1140mm * 1360 * 1620mm |
1310 * 1360 * 1620mm |
||
|
Berat peralatan |
1100kg |
1150kg |
1300kg |
|
|
saiz PCB |
Saiz |
50*60-510*510mm |
Lorong tunggal:50*60-510*560mm |
50*80-650*610mm |
|
Ketebalan |
Kurang daripada atau sama dengan 6.0mm |
|||
|
Meleding |
±3mm |
|||
|
Kelegaan komponen |
Kelegaan atas 25-50mm boleh laras, kelegaan bawah 45mm |
|||
|
Tepi pengapit |
3mm |
|||
|
Berat PCB |
Kurang daripada atau sama dengan 3kg |
|||
|
Kategori pemeriksaan |
Komponen |
Komponen yang salah, hilang, kekutuban, anjakan, terbalik, kerosakan, IC plumbum ben, IC terangkat plumbum, bahan asing, terapung, coplanarity, batu nisan, dsb. |
||
|
Sambungan pateri |
Tiada pateri, pateri tidak mencukupi, pateri terbuka, pateri berlebihan, jambatan pateri, bola pateri, dsb. |
|||
|
Saiz komponen |
Cip:03015 dan ke atas,: LSI: 0.3mm pic dan ke atas; lain-lain: komponen bentuk ganjil |
|||
|
Julat yang boleh diukur |
35mm(15μm) |
|||
|
Resolusi ketinggian |
0.3715μm |
|||
|
kelajuan pemeriksaan |
450ms/FOV |
|||
